# 3.4 Calcul des déperditions par les ponts thermiques
```
Données d'entrée :
- Type d'isolation (ITI, ITE, ITR)
- Nombre de niveaux
- Nombre d'appartements
- Retour d'isolation autour des menuiseries (avec ou sans)
- Hauteur moyenne sous plafond
- Linéaires de pont thermique
- Position des menuiseries (nu extérieur, nu intérieur, tunnel)
```
$P T=\sum_{i, j} k_{p b_{-} i / m_{-} j} * l_{p b_{-} i / m_{-} j}+\sum_{i, j} k_{p i_{-} i / m_{-} j} * l_{p i_{-} i / m_{-} j}+\sum_j k_{r f / m_{-} j} * l_{r f / m_{-} j}+\sum_{i, j} k_{p h_{-} i / m_{-} j} * l_{p h_{-} i / m_{-} j}+\sum_{i, j} k_{\text {men } i / m_{-} j} * l_{m_{men} i / m_{-} j}$
Avec :
- $\mathrm{k}_{\text {pb } \_i/ m \_j}$ : valeur du pont thermique de la liaison plancher bas i mur $\mathrm{j}(\mathrm{W} /(\mathrm{m} . \mathrm{K})$ ) (définie ci-après)
- $\mathrm{k}_{\text {pi } \_i/ m j}$ : valeur du pont thermique de la liaison plancher intermédiaire i mur $\mathrm{j}(\mathrm{W} /(\mathrm{m} . \mathrm{K}))$ (définie ci-après)
- $k_{\mathrm{r} f / m \mathrm{j}}$ : valeur du pont thermique de la liaison refend mur $\mathrm{j}(\mathrm{W}/(\mathrm{m} . \mathrm{K}))$ (définie ci-après)
- $\quad k_{\text {ph } \_i/ m j}$ : valeur du pont thermique de la liaison plancher haut i mur $j(W /(m . K))$ (définie ci-après)
- $\quad k_{\text {men } \_i/ m j}$ : valeur du pont thermique de la liaison menuiserie i mur $\mathrm{j}(\mathrm{W} /(\mathrm{m} . \mathrm{K}))$ (définie ci-après)
- $\quad I_{p b \_i / m j}$ : longueur du pont thermique plancher bas $\operatorname{imur} j(\mathrm{~m})$. II prend en compte les seuils des portes et porte-fenêtre
- $I_{\text {pi \_i} / \mathrm{m} j}$ : longueur du pont thermique plancher intermédiaire i mur $\mathrm{j}(\mathrm{m})$
- $I_{\text {ph \_i} \_/ m j}$ : longueur du pont thermique plancher haut i mur $\mathrm{j}(\mathrm{m})$
- $I_{r f} / \mathrm{mj}$ : longueur du pont thermique refend $\operatorname{mur} \mathrm{j}(\mathrm{m})$
En immeuble collectif d'habitation, la longueur totale forfaitaire du pont thermique refend mur est :
$
l_{r f / m_{-} j}=2 * H s p *\left(N b_{l g t}-N i v\right)
$
Avec :
- Hsp : hauteur moyenne sous plafond
- $\mathrm{Nb}_{\text {lgt }}$ : nombre d'appartements
- Niv : nombre de niveaux de logements
- $\quad L_{men \_i / m j}$ : longueur du pont thermique menuiserie i mur $j(m)$
- ITI, ITE, ITR respectivement isolation thermique intérieure, extérieure et répartie.
Si l'état d'isolation d'une paroi est inconnu :
- Pour les bâtiments d'avant 1975, la paroi est considérée comme non isolée ;
- Pour les bâtiments construits à partir de 1975 :
- Les murs sont considérés comme isolés par l'intérieur ;
- Les plafonds sont considérés isolés par l'extérieur ;
- Les planchers sur terre-plein sont considérés non isolés avant 2001 et isolés par l'extérieur (en sous face) à partir de 2001 ;
- Les autres planchers sont considérés isolés par l'extérieur.
Dans la suite, les murs en ossature bois sont traités comme des murs à isolation répartie.
Si les valeurs des ponts thermiques sont connues et justifiées, les saisir directement pour le calcul, à l'exception des ponts thermiques négligés dans les valeurs par défaut. Sinon les valeurs par défaut proposées dans la suite peuvent être utilisées.
Les ponts thermiques des parois au niveau des circulations communes ne sont pas pris en compte.
Aucun coefficient de réduction des températures (b) n'est appliqué aux ponts thermiques.
Seuls les ponts thermiques entre parois lourdes ou entre une paroi et une menuiserie sont conservés.

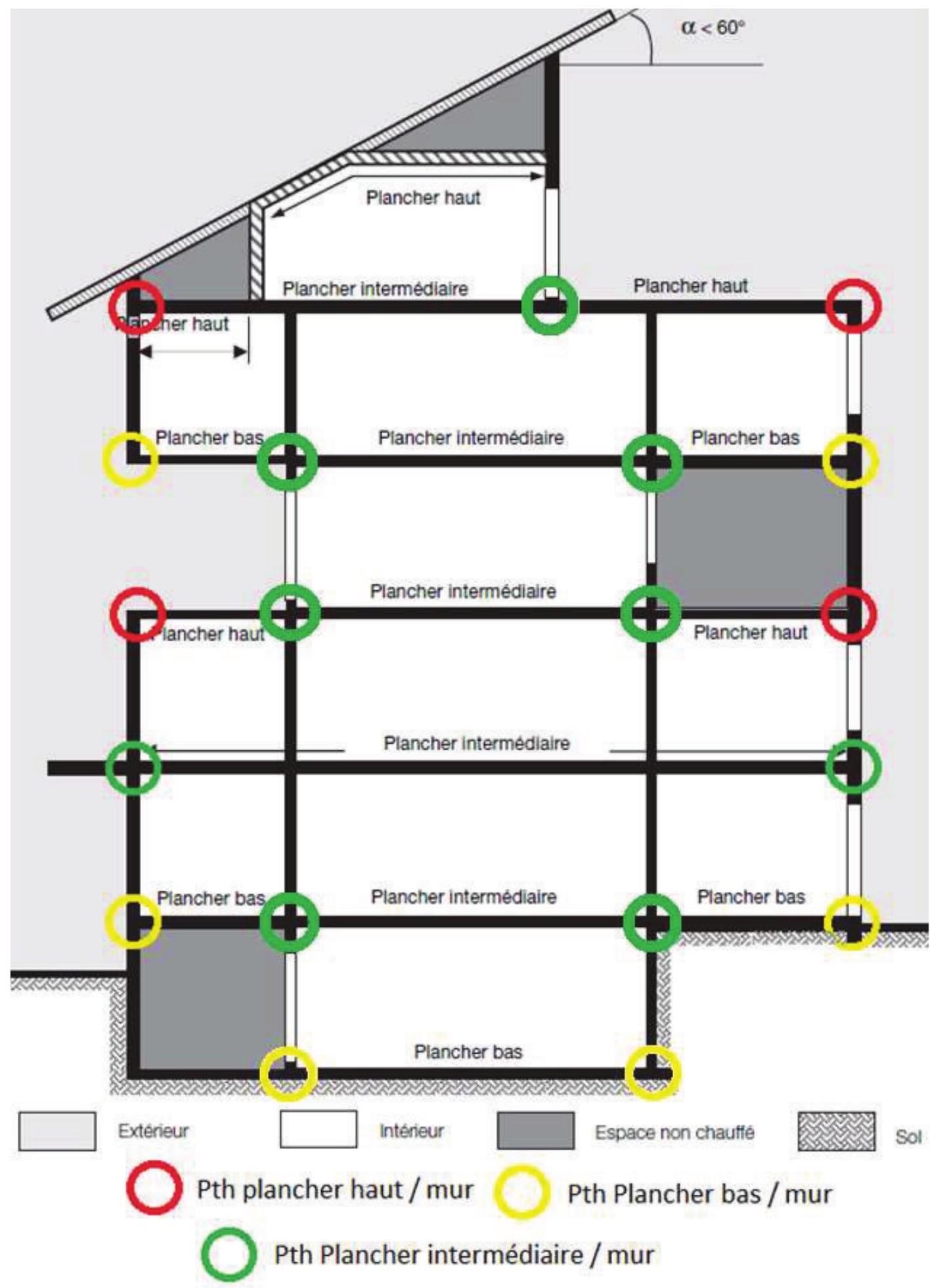

Le schéma ci-dessous permet d'identifier les différents types de ponts thermiques.
*Exemple de représentations de ponts thermiques*
**Parties suivantes :**
**[[3.4.1-Mur et Plancher bas]]**
**[[3.4.2-Mur et Plancher intermédiaire]]**
**[[3.4.3-Mur et Plancher haut]]**
**[[3.4.4-Mur et Refend]]**
**[[3.4.5-Menuiserie et mur]]**
